紙パルプ向け板バルブ(板弁)

S-111/S-1/S-21/S-120/S-11/S-12/S-103/S-21-A/S-12-A

チェックアイコンダブルゲートバルブ S-12211

概 要

油圧・エアーシリンダーをダブルで、ナイフゲートバルブ及びプレートバルブを操作いたします。
スペースのないところ及び、パワーにて標準のシングルシリンダーでは処理しにくい流体に使用されて おります。

バルブ仕様

フランジ規格JIS 10㎏f/㎠
バルブ呼び径50A〜1000A
適用流体パルプ液
使用圧力トンネルシールド・粉体・etc
使用温度範囲5㎏f/㎠〜10㎏f/㎠
標準材質〜+230℃
FC200/SUS430、304
SS400/SUS430、304
SCS13/SUS304
※客先仕様条件にて材質、寸法、その他変更いたします。

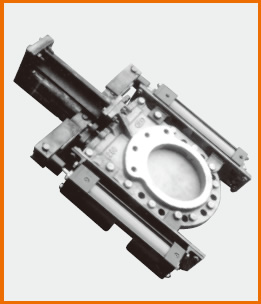

W油圧シリンダー操作 ナイフゲートバルブ S−12209 シールド仕様
■W油圧シリンダー操作
 ナイフゲートバルブ
 S−12209
 シールド仕様
Wエアーシリンダー操作
ショートプレートバルブ
S−12211
紙パルプ仕様
■Wエアーシリンダー操作
 ショートプレートバルブ
 S−12211
 紙パルプ仕様
W油圧シリンダー操作
ナイフゲートバルブ
S−12210
シールド仕様
■W油圧シリンダー操作
 ナイフゲートバルブ
 S−12210
 シールド仕様
紙パルプ仕様
紙パルプ仕様
粉体調整仕様
粉体調整仕様
