紙パルプ向け板バルブ(板弁)

S-111/S-1/S-21/S-120/S-11/S-12/S-103/S-21-A/S-12-A

チェックアイコンショート型板弁 底フタ付 S−11 / ヨーク型ショート板弁 底フタ付 S−12 / 71型ショート板弁 底フタ付 S−120

ショート型板弁
 底フタ付 S−11
■ショート型板弁
 底フタ付 S−11
ヨーク型ショート板弁  底フタ付 S−12
■ヨーク型ショート板弁
 底フタ付 S−12

バルブ仕様

フランジ規格JIS 5㎏f/㎠ 10㎏f/㎠
バルブ呼び径S−120 75A〜200A
S−11 50A〜300A
S−12 75A〜800A
S−103 50A〜300A
適用流体紙パルプスラリー 泥水 ヘドロ 排ガス
使用圧力max 5㎏f/㎠
本体耐圧試験10㎏f/㎠
使用温度範囲〜max+230℃
(パッキン材質によって異なります。標準パッキンはmax80℃です。)
標準材質本体/要部
FC200/SUS430 FC200/304
SCS13/S304
要部がSUS304は、スピンドルもSUS304です。
雰囲気の悪い所は、要部SUS304を御使用下さい。

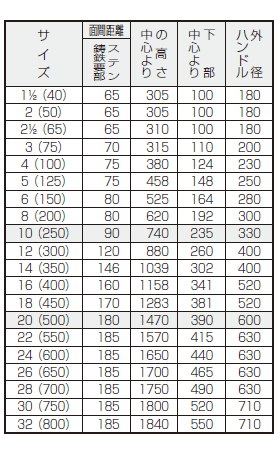

サイズ表

サイズ表
