バタフライダンパー弁 B-7

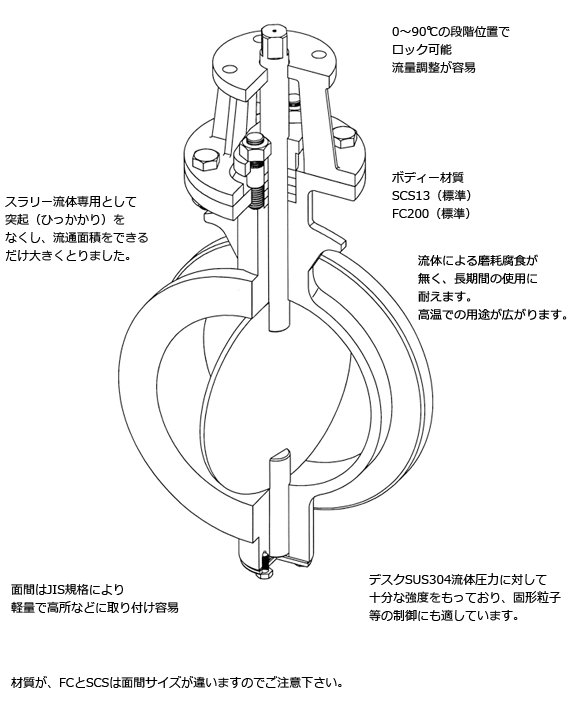

特　長

バルブ本体がステンレス製のため、耐久性に優れています。
FC/SUS SCS/SUSの標準タイプとして、熱風・排ガスなどの常温から高温流体専用として製作しております。
他のバルブに比べて軽量コンパクトで、できるかぎりのコストダウンを実現しました。

形式	B-7 ウエファー式バタフライダンパー弁
サイズ	80〜600A
適用流体	熱風・排ガスなどの常温から高温流体、その他流体がスラリー及び粉体については当社へお問い合わせ下さい。
使用圧力	max 0.48MPa（5㎏f/㎠）
流体温度	230℃ 300℃以上については当社へお問い合わせ下さい。

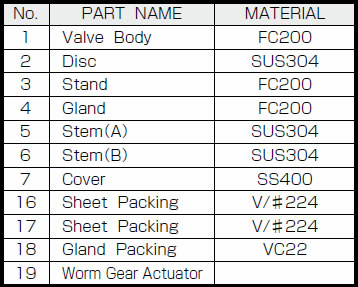

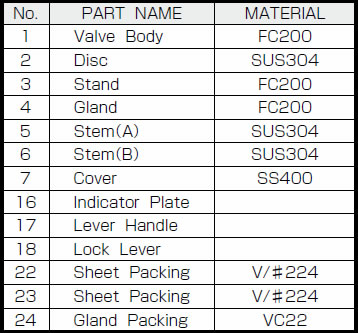

主要材質	弁箱 SCS13、FC200 弁体 SUS304 弁棒 SUS304
接続フランジ	JIS 5K 10K

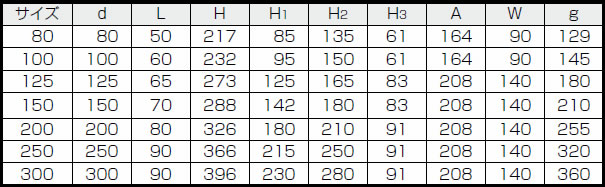

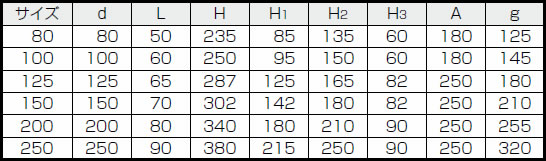

面間寸法	SBタイプ面間
弁箱耐圧テスト	0.48MPa（5㎏f/㎠）
弁閉リークパーセント	清水における漏れ量　1〜3％エアー清水において完全密閉はいたしませんので御注意下さい。

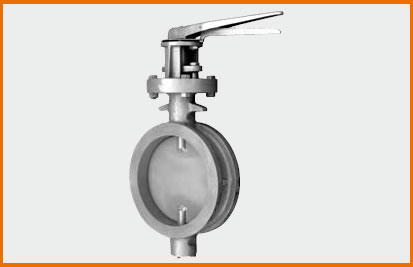

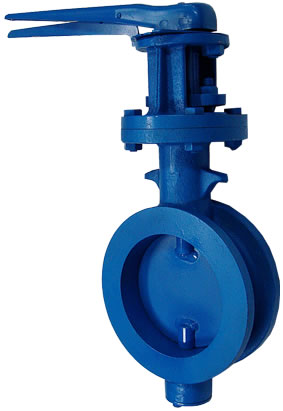

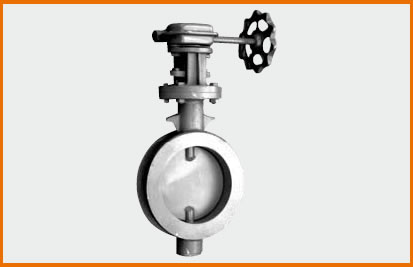

操作方式	手動式（レバー式、ギアハンドル式）空気操作式（複動形）
