水・スラリー向けコックバルブ(コック弁)・プラグバルブ(プラグ弁)

B-62/B-66/B-70/P-68

チェックアイコンジャケットタイプコック 2方 S−701 3方 S−702

概要説明

常温では粘着性が大きいもの、また凝固しやすいもので、熱を加えると流動性を増すような流体にこのジャケット弁を御使用下さい。

ジャケットコックの構造と形状

ジャケット(スチーム部)は、コック本体全面を一様のすきまをもって本体とジャケットの合体鋳造で溶接部がなく、ジャケット部が完全です。
閉止の操作も新機構によりスムーズに開閉いたします。
管接続穴は、弁箱及びフタ(ジャケット付)の片側を入口、その反対側を出口とし、底部にドレン抜セン穴を備えています。
タイプにはオール(フル)タイプとセミタイプがあります。

流体及び圧力 (常温において)

  1. 粘着性が大きく、加熱することにより流動性を増すもの。
  2. 凝固しているもので、加熱すれば流体となるもの。
  3. 凝固しやすいもの。

用 途(流体名)

アスファルトプラント、化学プラント

用途 ジャケットタイプコック

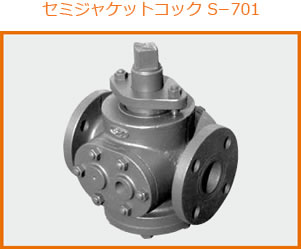

セミジャケットコック S−701
2方セミジャケットコック 材質−鋳鉄 JIS10K temp230℃ max

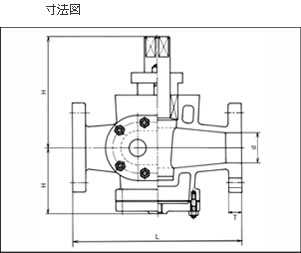

寸法図 セミジャケットコック S−701
サイズ表 セミジャケットコック S−701

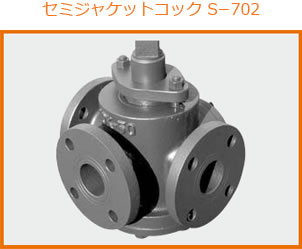

セミジャケットコック S−702
3方セミジャケットコック
材質−鋳鉄 JIS10K temp230℃ max

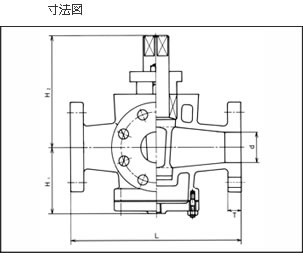

寸法図 セミジャケットコック S−702
サイズ表 セミジャケットコック S−702

★フランジサイズアップのボディ オール(フル)ジャケットも製作できます。

オールジャケットコック S−703

2方オールジャケットコック
材質−鋳鉄 JIS10K temp230℃ max

オールジャケットコック S−705

3方オールジャケットコック
材質−鋳鉄 JIS10K temp230℃ max
