スラリー・汚泥・ヘドロ・汚水・生コン向けピンチバルブ(ピンチ弁)

S-151/S-150/S-156

チェックアイコンエアーピンチバルブ S−156/No.S−150 10K型 FC/NRピンチバルブ FC/CRピンチバルブ/No.S−151 10K型 FC/NRピンチバルブ FC/CRピンチバルブ

エアーピンチバルブS-156

機 能

ゴムスリーブを鋳鉄ケーシング内に取り付け、流体圧力に3㎏f/㎠増のエアーを注入することによって、弾力性ゴムスリーブが OPEN SHUT し自動遠隔操作いたします。

特 長

流体の抵抗がない。
ゴムスリーブの取替によって永久使用。
遠隔操作として簡単でバルブスペースが小さい。
泥物、固形粒子など流体中にまざっていても完全密閉。
配管においてフランジパッキンは不要です。

仕 様

バルブケーシングFC200
ゴムスリーブ天然、−10℃〜+65℃
ネオプレン、max80℃
(流体によって異なります)
流体圧力max3㎏f/㎠
エアー操作圧力流体圧力の3㎏f/㎠増
フランジ規格JIS10㎏f/㎠、ネジ込
仕様 スラリー・汚泥・ヘドロ・汚水・生コン向けピンチバルブ

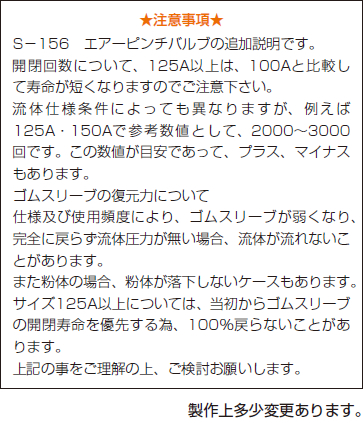

注意事項

流体圧力が零の時、過大なエアーを注入するとゴムスリーブを破損する場合が
ありますのでご注意下さい。
操作圧力は、流体の2〜3㎏f/㎠増で使用して下さい。
高すぎると、ゴムスリーブの寿命が短くなります。

★清水、エアーなどの完全密閉はできません。
※250A以上は仕様打ち合せにより製作いたします。

※サイズ125A以上については、ゴムスリーブの寿命を考えて、ネオプレンより天然ゴムをおすすめいたします。

注意事項

用 途

特に、粉体・スラリー・粘性流体などの遮断に最適です。
製紙パルプ・下水汚物処理・肥料・砂・セメント・食品・製粉・微粉炭・ペイント・etc

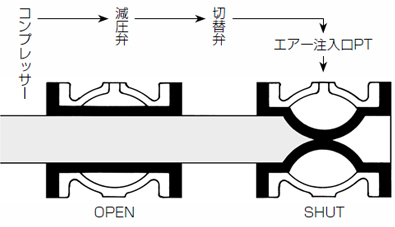

エアー配管について

切替弁は、手動切替弁3方、もしくは、電磁弁3方を御使用下さい。
エアーフィルター及びオイラーはいりません。
減圧弁は必要です。

製作上多少変更あります。

サイズ表

サイズ表 ピンチバルブS-156

製作上多少変更あります。

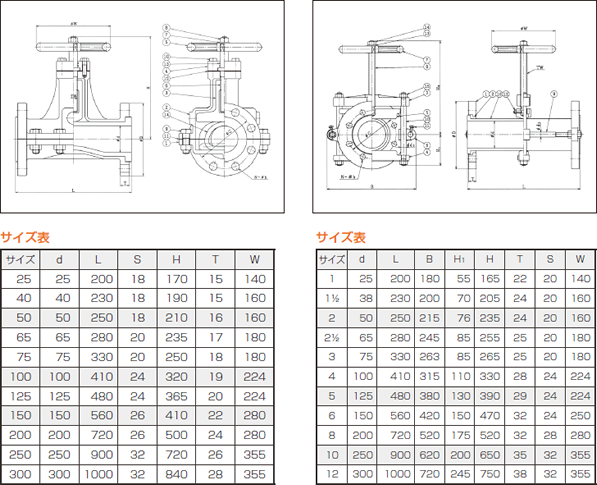

  • S−150 10K型 FC/NRピンチバルブ FC/CRピンチバルブ
    ゴムスリーブを、強靱鋳鉄でカバーし外部洩れを防ぎます。
    200A以上は、ギア式も製作いたします。
  • S−151 10K型 FC/NRピンチバルブ FC/CRピンチバルブ
    ピンチバルブの中で、一番安価で重量的にも軽量で屋内屋外共に使用されています。
    大口径400、500、600、は受註生産いたします。
サイズ表 ピンチバルブS-156
